试题       这道题原始版本如下：

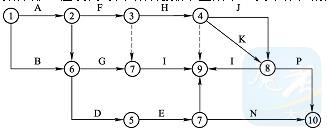

某分部工程双代号网络计划如下图所示，其中存在的绘图错误有（　　）。

【答案】：BDE 下载离线版
【解析】： 下载离线版 2019版教材P121
2018版教材P123

双代号网络图绘图规则中规定，不允许出现循环回路；图中应只有一个起点节点和一个终点节点；网络图节点的编号顺序应从小到大，可不连续，但不允许重复；图中9、10节点都只有内向箭线，为终点节点；有两个7节点，编号重复；工作7-9、8-9的代号均为I，代号重复。故选BDE

9没有引出箭线，算终点节点

工作8-9是算不算循环回路？？答：不算，要能原路走回去才是循环的

9没有引出箭线，算终点节点#考大师

【系统解析2】： 下载离线版

用户讨论
用户纠错
用户解析
用户讨论列表:
用户 :匿名
内容：
ios客户端用户:这道题还有一个错误，节点编号有误，工作D看一下
发表时间：2020-01-29 08:21:05 引用 支持 (0)不支持 (0) 下载离线版
用户 :yinhansen
内容：
剪头向左指了不叫循环回路？？？
发表时间：2019-07-09 01:33:29 引用 支持 (0)不支持 (0) 下载离线版
用户 :匿名
内容：
请问 节点48有工作 J 和工作 K,这算什么问题？
发表时间：2019-06-29 16:31:23 引用 支持 (0)不支持 (0) 下载离线版
