某施工单位在东南沿海省份承接了一项干线传输系统工程，内容为直埋光缆线路、波分设备安装调试。部分段落同沟敷设一条本地网光缆，开工前，项目部将工程分解为：路由复测、开箱检验、单盘测试、机架设备安装、走线架安装、光纤布放、缆沟回填、误码测试、光缆配盘、埋设标石、电源线敷设及成端、中继段测试、传输系统优化、信噪比测试、光缆成端、本机测试、工程验收等17个工序。施工中硬土空旷区光缆埋设图如图1.1所示。

图1光缆埋设图施工作业人员在光缆熔接过程中，采用熔接机监测光缆接续情况，熔接机屏幕显示图如图2所示。

对波分设备信噪比进行测试，信噪比测试图如图3所示。

【问题】：
1.在图1中a，b，c的最小值为多少？A，B，C，D分别代表什么？
2.指出图2中异常情况的图序号，并说明如何处理？
3.按施工顺序选出设备安装调测的专业工序。
4.指出图3中纵/横轴的单位及使用仪表名称。

某项目部承揽了一项光缆直埋工程，光缆主要沿国道边水田敷设，沿途与其他地下管线有多处交越。为避免交越施工时损坏原有管线，项目部详细了解交越处具体情况并制定了安全防护措施，联系管线产权单位，说明情况并希望产权单位安排人员现场配合。施工中，光缆在穿越一处经济使用地段时施工受阻，经监理单位同意，施工单位对路由走向进行了部分调整，涉及路由变更长度为700米。当其中一个中继段完成施工后，发现光缆对地绝缘电阻普遍不合格，经分析判断，并检查验证是接头盒密封不严，导致进水后续测试发现光缆接头盒进水或潮气所致，密封不合格统计见表2。

接续人员整改后，该中继段26盘直埋光缆（单盘盘长2公里）金属护套对地绝缘性能状况如下：
2MΩ＜实测值＜5MΩ：2盘
5MΩ＜实测值＜10MΩ：2盘
10MΩ＜实测值＜100MΩ：6盘
100MΩ＜实测值＜500MΩ：16盘
【问题】：
1.该工程对原有管线安全防护措施有哪些？
2.指出施工单位路由变更不妥之处。并写出正确做法。
3.绘制排列图并分析接头盒密封不严的主要原因（排列图中不合格项用序号代替）
4.整改后直埋光缆金属套对地绝缘是否满足验收规范？并说明理由。

某施工单位承接一项机房设备安装工程含设备安装和线缆布放。施工单位将设备安装和线缆布放分包，并且与分包单位签订了分包合同，分包合同里约定了付款方式、合同双方的责权利、工程变更和索赔的处理方法。合同工期为10周，施工单位对分包方前3周已完工作量进行了分包费用偏差分析，截止到第3周末检查完成工作量如下表。

施工单位对这两项工作的费用绩效指数CPI和进度绩效指数SPI分别进行了分析，就作业人员、施工机具及施工方法对分包单位提出了建议。
【问题】：
1.补充分包合同的关键条款。
2.简述子架安装的基本要求。
3.分别计算BCWS01和BCWS02。
4.分别计算BCWPO1和BCWP02。
5.分别计算费用绩效指数CP101和CP102，进度绩效指数SPIO1和SP102。
6.分析费用和进度的执行情况并对分包单位后续工作提出合理建议。

某施工单位承接架空线路全长120km，分为三个中继段，工程采用G.652光缆，项目部依据现场摸底报告、资源配置计划和施工定额，编制了进度计划。项目部在计划制定过程中进行工作分解，时间估算。责任分工和作业排序部分内容见表5所示，据此制定双代号进度计划，部分网络图如图5所示。

【问题】：
1.指出进度计划编制依据的错误之处，补全进度计划编制依据。

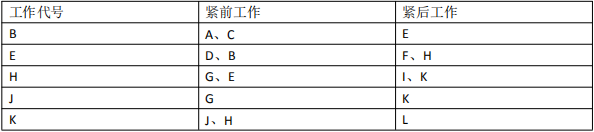

2.写出工作B、E、H、J、K的紧前工作、紧后工作。
3.补充绘制完整双代号网络图。
4.列出A、C、H、E、I、M的时间参数。格式按下图格式。

5.写出关键工作和计算总工期。
6.中继段测试包括哪些项目？
